1、 产品概述

臭氧发生器是用于制取臭氧气体（O₃）的装置。臭氧易于分解无法储存，需现场制取现场使用，所以凡是能用到臭氧的场所均需使用臭氧发生器。臭氧发生器在饮用水，污水，工业氧化，食品加工和保鲜，医药合成，空间灭菌等领域广泛应用。 臭氧发生器产生的臭氧气体可以直接利用，也可以通过混合装置和液体混合参与反应。

利用高压电离(或化学、光化学反应)等措施，使空气（或纯氧气源）中的氧气分解聚合为臭氧，臭氧形成的过程是氧的同素异形转变过程;亦可利用电解水法获得。臭氧的不稳定性使其很难实现瓶装贮存 ，一般只能利用臭氧发生器现场生产，随产随用。

臭氧为混合气体，其浓度通常按质量比或体积比来表示。质量比是指单位体积内混合气体中含有多少质量的臭氧，常用单位mg/L、mg/m³或g/m³等表示。体积比是指单位体积内臭氧所占的体积含量或百分比含量，卫生行业常用ppm表示臭氧浓度，即每立方臭氧混合气体中臭氧占该体积的百万分之一为1ppm。臭氧浓度是衡量臭氧发生器技术含量和性能的重要指标。同等的工况条件下臭氧输出浓度越高其品质度就越高。

2、 产品分类

臭氧发生器分类方式有很多种，通常情况下有以下几种情况：

1） 按单位时间臭氧产量分类时，分大型、中型和小型。

大型臭氧发生器是指每小时臭氧产生量在1Kg以上的臭氧发生器，其主要应用范围是废水废气处理、城市供水、化工深度氧化等场所。

中型臭氧发生器是指每小时臭氧产量在100g-1000g范围内的臭氧发生器，其应用范围是食品加工、精细化工、制药行业。

小型臭氧是指每小时臭氧产量在10g-100g范围内的臭氧发生器，其主要应用范围是实验室、房间除味、瓜果蔬菜除农药残留等。当然还有产量在1g以下的微型臭氧发生器，主要是家用。

2） 按工作原理分类，臭氧发生器主要有三种：高压放电式、紫外线照射式、电解纯水式。

高压放电式臭氧发生器是利用交流高压电产生高压电场，使电场内或电场周围的氧分子发生电离，完成臭氧分子的合成过程。这种臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大等优点，所以是国内外相关行业使用最广泛的臭氧发生器。

紫外线式臭氧发生器是使用特定波长（185mm）的紫外线照射氧分子，使氧分子分解而产生臭氧。由于紫外线灯管体积大、臭氧产量低、使用寿命短，所以这种发生器使用范围较窄，常见于消毒碗柜上使用。

电解式臭氧发生器其特性是采用新型PEM膜用低压直流导通固态膜电极的正负两极电解去离子水，水在特殊的阳极溶液界面上以质子交换的形式被分离为氢氧分子，氢从阴极溶液界面上直接被排放，氧分子在阳极介面上因高密度电流产生的电子激发而获得能量，并聚合成臭氧分子。这种臭氧发生器的主要优点是所产生的臭氧气体浓度高，重量比数倍于电晕法臭氧发生器，最高可达到20%（大于250mg/L）；并且所产生的臭氧气体中，不含氮氧化合物（Nox），环境适应性极强，即使在潮湿的环境下工作下，也能稳定地保持臭氧产量。拥有超强的使用寿命，数倍于电晕法臭氧发生量，膜电极使用寿命超强。其最大弱点是单位电耗很大，不利于大型化生产。

3） 按臭氧发生器的高压电场频率划分，有工频（50-60Hz）、中频（400-1000Hz）和高频（>1000Hz）三种。工频发生器由于体积大、功耗高等缺点，已基本退出市场。中、高频发生器具有体积小、功耗低、臭氧产量大等优点，是现在最常用的产品。

4） 按使用的气体原料划分，有氧气型和空气型两种。氧气型通常是由氧气瓶或制氧机供应氧气。空气型通常是使用洁净干燥的压缩空气作为原料。由于臭氧是靠氧气来产生的，而空气中氧气的含量只有21%，所以空气型发生器产生的臭氧浓度相对较低，而瓶装或制氧机的氧气纯度都在90%以上，所以氧气型发生器的臭氧浓度较高。

5） 按冷却方式划分，有水冷型和风冷型。臭氧发生器工作时会产生大量的热能，需要冷却，否则臭氧会因高温而边产生边分解。水冷型发生器冷却效果好，工作稳定，臭氧无衰减，并能长时间连续工作，但结构复杂，成本稍高。风冷型冷却效果不够理想，臭氧衰减明显。总体性能稳定的高性能臭氧发生器通常都是水冷式的。风冷一般只用于臭氧产量较小的中低档臭氧发生器。在选用发生器时，应尽量选用水冷型的。

6） 按介电材料划分，常见的有石英、陶瓷板、陶瓷、搪瓷管等几种类型。使用各类介电材料制造的臭氧发生器市场上均有销售，其性能各有不同，纯石英介电体是制造臭氧使用最早的材料之一，具有很高的介电性能，单位面积臭氧产量高，但机械强度差，成本高。陶瓷和玻璃类似但陶瓷不宜加工特别在大型臭氧机中使用受到限制。搪瓷是一种新型介电材料，介质和电极于一体机械强度高、可精密加工精度较高，目前在大中型臭氧发生器中广泛使用，但目前受搪瓷工艺限制，经常发生浪涌击穿现象。

7） 按臭氧发生器放电单元结构划分，有板式放电式和管式放电两种。

3、 产品型号

HK系列臭氧发生器品种繁多，涵盖中大型臭氧发生器，用户可根据不同用途选用不同型号的产品。型号说明如图所示：

4、 产品结构

HK系列臭氧发生器臭氧发生器分为空气源系统和氧气源系统，标准臭氧发生器由四大系统组成：空气处理系统、冷却系统、电源系统、臭氧合成系统（或氧气瓶）。

空气气源处理系统和氧气合成系统作为臭氧发生器的辅助设备将在下一章节进行说明，需要指出的是与这两种气源配套的臭氧发生器在结构上没有的区别。区别的只是供电系统。臭氧发生器基本结构可参考下图。

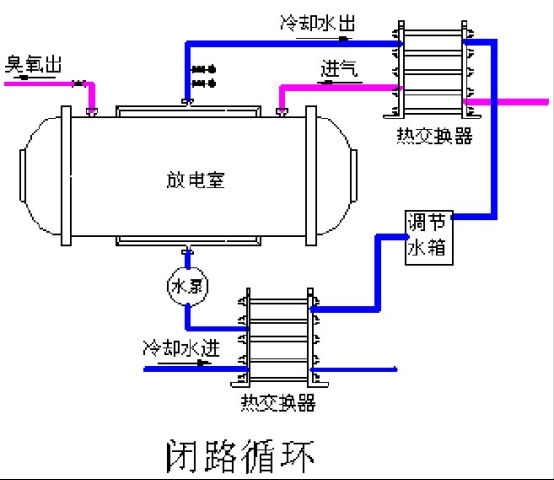

其中浅红色区域是冷却水，黄色部分是放电单元，左侧浅蓝部分为空气或氧气，右侧浅蓝部分为臭氧。冷却循环系统见下图。

5、 配套设备

臭氧发生器系统是一个由各种配套设备完美组合的完整系统，任何一个配套设备不完备，都会影响整个系统的工作性能和使用寿命，必须要引起足够的重视。

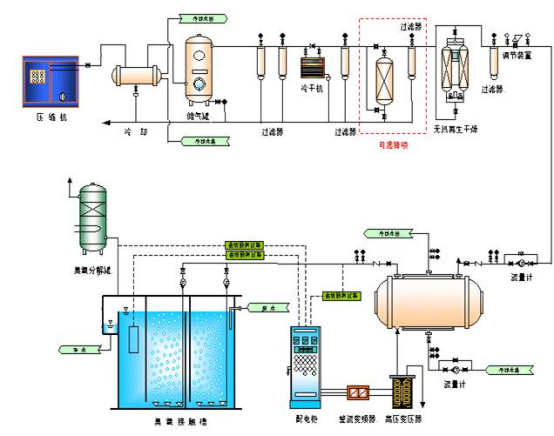

臭氧发生器系统是由空气（或氧气）处理系统、电晕放电系统、循环水冷却系统、尾气处理系统、电源变换系统、运行检测和控制系统等组成。通常情况下，我们只提供给用户的是电晕放电系统、电源变换系统和控制系统。其它系统是用户根据现场和使用要求情况，根据我们提供的标准自行配套。当然根据用户要求，我们也可以提供整套的配套设备。下图是一个完整的臭氧发生器系统图，您可以参考该图进行系统组合。

6、 操作说明

臭氧发生器运行前，参照臭氧发生器名牌数据，首先要检查冷却水系统是否正常，这可由系统自带的冷却水压力，流量和温度检测仪表的显示值获得。确认这些参数正常后走动空气压缩机，打开通气管道上的阀门，通过检测系统对气量，气压和温度进行观察。确认与名牌数据相符后，持续通气10分钟以上，除去臭氧管道内和臭氧电晕放电单元内的湿气。然后起动臭氧电源。即可进入正常工作状态。

臭氧发生器正常工作时，控制系统具有完备的参数检测和控制功能，不需要人式参与，您只需根据您地需要一次性调节好水量、气量等参数即可。下图是我公司生产的一台5.5Kg/h臭氧发生器名牌数据，在此提供用户进行参考。

7、 维护保养

由于臭氧发生器是一个非常专业的设备，国外通常采用定期由供应商进行维护保养的方式。但由于费用较高，国内很少会采用这种有偿长期保养的方式。所以在平时使用过程中，定期进行小维护、小保养能够非常有效地延长设备的寿命，可注意以下几点：

(1)通过操作控制柜显示屏定期察看系统各个节点的压力、流量值是否在允许范围，如果异常及时查明原因并处理。

(2)定期释放空气压缩机、压力罐的排泄水。保持进气干燥。

(3)监测臭氧接触池是否处于负压状态。 严禁倒送水现象发生。

(4)定期检查尾气破坏装置的加热系统是否正。

(5)及时清洗或更换空气过滤棉。

(6)定期校验监测仪表准确性，及时更换相关器件。

8、 注意事项

1）安装注意事项：

安装时要保证接触氧化池无压力或低于臭氧发生器平面标高，严防水流入臭氧发生器本体放电单元中。如果达不到这个条件，必须采取相应措施，防止水倒流现象产生。

管道工程的安装必须按照管道图纸进行。管道与阀门必须用适当支座加以固定，支座数量充足，强度要足够。

加工安装管道时，必须要保证有一个清洁的管道系统，不受到油、脂、尘粒等污染。加工好的管件在其两端必须堵上，然后存放在一个干燥而又清洁的地方；安装好的管路也必须在其敞开的端头一直加以保护，以免脏物和碎片进入。

阀门和仪表在打开包装后马上进行安装，这点对那些已经进行了清洁的精密设备而言，显得尤为重要。

管道上的吸入口及通风进出口要有合适的保护设施，防止雨水，脏物或小鸟、虫子的侵扰。一般的做法是，加用一个防风罩和采用适合于管路的材料制作的丝网。

必须采用惰性焊接法来焊接管线。V形焊缝间隙必须焊得适当，要在焊缝根部面积上有一个平滑的表面。所有焊缝都应进行无损探伤，焊缝质量须符合相关标准。

由于氧气和含臭氧的氧气都会产生火险和生命危险，所有的气体管路要求经过压力密封测试。

后臭氧氧化的曝气系统，在安装中应注意臭氧曝气头的安装水平及曝气管安装中的清洁，曝气头的上紧采用固定的力矩板手。

建议在臭氧发生器放电罐进气端安装气体过滤器，这对保护放电管至关重要。

必须有严格的接地措施，接地电阻不小于1欧姆。

2）存放注意事项：

臭氧发生器临时不安装应用时，应放置干燥通风的地方，避免阳光直晒。

保证进出水口和进出气口封闭，防止灰尘和潮湿气体进入臭氧内部，侵蚀臭氧发生器。

安装以后的臭氧发生器停用时，注意保持进出水和进出气阀门关闭，将臭氧内部的冷却水排掉并切断电源。

3）使用注意事项：

臭氧发生器安装人员必须要经过技术培训才能开机维修；

严禁工作人员在浓度较高的臭氧环境中上班和工作；

切记设备保养或维修时处理电源断掉和把臭氧泄气的状态下进行，能够很好的确保人员安全维修；

如有异常，请立即断电或者通知专业的人员进行检修。

禁止安装在氨气易泄露或有发生爆炸危险的危险区；

如发生臭氧泄漏的情况时，需要第一时间关闭臭氧发生器，并开启通风设备进行通风处理后，即时退出臭氧发生器使用空间，等空间残余臭氧降至安全范围再进入。

4）维修注意事项：

臭氧发生器出现异常时，就及时排查故障原因，如果确认故障发生在臭氧发生器内部，如电源、变压器、放电单元时，我们不建议用户自行修理这些故障点。请及时通知我公司，我们会委派专业维修人员前往处理。

如果是因为循环水或气休管路出现问题，臭氧发生器也会自行停止工作，用户可自行处理这些故障。

我们不建议用户自行拆卸臭氧发生器本体和电源控制系统，即使用是保修期外，我们仍然坚持这样。

9、 售后服务

我公司对我们提供的臭氧发生器及配套设备一年内提供免费的维修服务并且免收工本费。但是在下列情况下出现故障我们将实行有偿服务：

用户擅自拆卸和维修造成的损坏；

用户没有按照本说明书所要求进行安装和使用造成的损坏。

自然灾害造成的损坏；

火灾或外部硬损伤造成的损坏；

超出保修期限出现的损坏。

臭氧发生器操作规程

臭氧发生器操作规程之相关制度和职责,1、主要技术参数:臭氧产量:100g功率:30-200W主机尺寸:350×300×12502、使用操作过程:1)准备工作a.检查供电正常,时间显示正确。b.检查电流表,电压表是否正常。2)按下"启动"按钮,臭氧发生器开始工作...

1、主要技术参数:臭氧产量:100g

功率:30-200W

主机尺寸:350×300×1250

2、使用操作过程:

1)准备工作

a. 检查供电正常,时间显示正确。

b. 检查电流表,电压表是否正常。

2)按下"启动"按钮,臭氧发生器开始工作。

3)时间到时,臭氧发生器自动停止。

3、注意事项:

1)臭氧发生器工作时会发出"啪啪"声,同时会有臭氧味属正常。

2)臭氧发生器开启前,应确认臭氧间无工作人员。

3)臭氧发生器关机后,系统内无臭氧味后方可进入工作人员。

4、维修保养:

1)机器应始终置于干燥和通风良好的洁净环境中。

2)维护保养时必须在无电/无压力的情况下进行。

3)定期检查各电器部分是否受潮,绝缘是否良好。（尤其是高压部分）

4)若发现或怀疑机器受潮,应采取绝缘措施,必须在保证绝缘良好的情况下才能启动电源按钮。

5)定期检查通风口是否通畅,有无覆盖现象。

6)机器每次连续工作时间不能超过8小时。

7)机器使用一段时间后,应小心清除其中的灰尘。

8)长期不用请切断电源。

篇2:臭氧消毒柜的操作规程

　 把需要灭菌使用物品、原料、放进臭氧消毒柜,然后打开臭氧消毒机开关．正常灭菌只需要0.5小时即可.臭氧消毒柜是全自动开关,设定好定时自动关机关机后马上取物品会有臭氧味残留.可以等上二十分钟到半小时左右取物.臭氧会分解还原成氧气. 臭氧消毒柜使用方便,臭氧消毒柜臭氧灭菌迅速而且彻底除菌.臭氧消毒柜常温杀菌不会对物品造成变形变味等影响.

臭氧消毒柜优点

（1）常温杀菌保洁室,对不耐高温的用具、橡胶、食品、原料、物品杀菌保洁;

（2）有效杀灭大肠杆菌、金色葡萄球菌等多种细菌,安全杀菌无残留.是杀灭细菌的好帮手

（3）外表不锈钢美丽大方,机械性能结构稳定,使用寿命长;

（4）臭氧消毒柜上下层能独立控制,上室设有开关,设计合理, 使用方便。

（5）代替普通碗柜,并起到避免洁净碗筷二次污染的消毒保洁作用.

（6）机械全自动控制,配有微电脑时控开关,无可人看守,方便快捷。

量身订臭氧消毒柜的好处:

（1）根据使用环境订做的臭氧消毒柜使用寿命长,臭氧产量能够稳定.

（2）根据消毒空间面积订做的臭氧消毒柜能让臭氧产量的投加合理.用高了会产生浪费.用低了达不到消毒效果.

（3）根据使用物品大小订做臭氧消毒柜,可以全理安排使用范围,有些物品大,使用的空间就要大,有些物品小,臭氧消毒柜上下层空间就要小.这样就能科学使用臭氧消毒柜了.

篇3:臭氧发生器的安装须知和安全使用说明

一、臭氧发生器安全使用说明:

　　1、臭氧发生器安装人员必须要经过技术培训才能开机维修; 　　

　　2、使用臭氧机杀菌时,严禁工作人员在浓度较高的臭氧环境中上班和工作; 　　

　　3、切记设备保养或维修时 处理电源断掉和把臭氧泄气的状态下进行,能够很好的确保人员安全维修; 　　

　　4、如有异常,请立即断电或者通知专业的人员进行检修。 　　

　　5、合格的专用接地线,安全可靠的接地,禁止安装在氨气易泄露或有发生爆炸危险的危险区 　

　　6、对工艺流程臭氧发生器的应用方法操作人员应知晓,并且能熟练的操作此消毒设备。 　　

　　7、如发生臭氧泄漏的情况需要第一时间关闭臭氧发生器,并开启通风设备进行通风处理后,即时退出臭氧发生器使用空间,等空间残余臭氧降至安全范围再进入

二、臭氧发生器在安装过程中请遵守下列要求:

　　1、将设备安装在干燥宽敞的地方,以便于散热和维护; 　　

　　2、确保电、气、水进出气管线连接正确; 　　

　　3、使用的线路的容量是符合要求的,以确保消除火灾隐患; 　　

　　4、高压危险,不要用水冲洗设备。 　　

　　5、不能置于变电所附近。 　　

　　6、远离高压线。 　　

　　7、地面不宜潮湿 　　

　　8、设备距四周应有一定的空间(≥300mm) 　　
